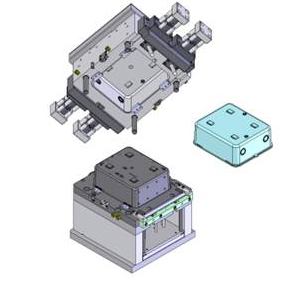

* Ângulos de saída:
o Conicidade obrigatória para tornar possível a extração do produto dos machos.
* Tolerâncias de variação na confecção das cavidades:
o Desvios no processo de usinagem das cavidades.
o Em casos que temos tolerâncias: machos dentro das tolerâncias máximas e as cavidades dentro das tolerâncias mínimas
Verifique o exemplo abaixo:

Material: Polipropileno contração 0,4% Para se obter uma constante e tornar os cálculos mais ágeis podem usar:

X= 1 + (% / 100)

Constante = 1,004
Tolerância = +/- 0,1

Espessura de Parede
* As peças são compostas por paredes de pequena espessura e geralmente constantes.
* Limitações da espessura:
· Variam em função da fluidez do material, concepção do molde, necessidades mecânicas do produto, etc.
· Espessura de parede muito pequena e grandes superfícies:
Solidifica antes de preencher toda cavidade. (O molde absorve muito rapidamente o calor da massa plastificada)
Exige uma injetora de maior capacidade (Pressão de injeção e força de fechamento).
Geralmente aplicadas a pequenas áreas (nervuras e dobradiças)
Restringem a passagem do material, causando um maior aquecimento e até queima do termoplástico.
· Espessura de parede muito grossa:
Provoca distorções na peça. (rechupe)







Exige uma injetora de maior capacidade (Pressão de injeção, recalque, força de fechamento e volume).

Maior custo por peça
Geralmente não ter espessura maior que 5,0 ou 6,0 mm

Geometria de Produto
A geometria do material deve oferecer o mínimo de resistência ao processo de injeção, onde devemos evitar:
Estrangulamentos
Variações bruscas de seção
Cantos vivos nas junções das paredes da peça
Variações das espessuras das paredes
Devem ser uniformes e de mesma espessura
Quando necessário, a transição deve ser gradual, sempre que possível.
Raios de arredondamento
Todos os cantos da peça devem ser arredondados, com valos entre 0,2 a 2,5 vezes a espessura das parardes. (exceto região de fechamento)
Principalmente nos cantos internos, encontro de paredes e nervuras.

* Cantos vivos internos:
Concentram tensões enfraquecendo as peças

* Cantos vivos externos:
São difíceis de preencher, resultando peças incompletas.
Facilitam a usinagem do molde

Nervuras
· Melhoram a estabilidade geométrica do produto
· Espessuras devem variar entre 0,2 a 0,7 vezes a espessura da parede da peça.
· Variam conforme o tipo de termoplástico utilizado, para evitar chupagem.
· A altura não ultrapassar 6 vezes a espessura das mesmas.
· Quando necessário, fazer coincidir com detalhes externos da peça como cantos e ressaltos, e até a criação de frisos ou detalhes estéticos para disfarçá-las
